塑料、金屬接頭

ST009812直接頭90度彎接頭

ST009812直接頭90度彎接頭
產品說明

材質：PA6
溫度范圍：-40℃～+150℃
特性：耐油，耐酸堿，防水，抗紫外線，絕緣，不含鹵素，阻燃
防護等級：IP66,使用合適的密封圈
顏色：黑色,灰色;

ST009812直接頭90℃彎接頭

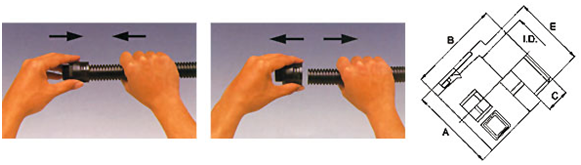

組裝圖 組立：軟管直接插入接頭 拆卸圖 拆卸：向左按緊接頭，軟管往右旋拉。

PG制螺紋

型號
適配軟管
尺寸
牙規格
包裝
I.D.
A
B
C
E
pcs/bag
ST009812-PG7
1/4"
7
17.5
30.5
8
12.5
PG7
50
ST009812-PG9
5/16"
10.5
20.6
37
10
15.2
PG9
50
ST009812-PG11
3/8"
12.5
23
37
10
18.6
PG11
50
ST009812-PG13.5
3/8"
12.5
23
37
10
20.4
PG13.5
50
ST009812-PG16
1/2"
17
29.5
44
12
22.5
PG16
50
ST009812-PG21
3/4"
23.3
37
46
12
28.3
PG21
50
ST009812-PG29
1"
30
44
48
12
37
PG29
50
ST009812-PG36
1-1/4"
36.5
54
48
12
47
PG36
25
ST009812-PG48
2"
48
67
52
14.5
59.3
PG48
20
ST009812-PG16
18.5
17
27.7
44
12
22.5
PG16
50
ST009812-PG21
25
23.4
34
46.4
12
28.3
PG21
50
ST009812-PG29
32
30
41.4
48.5
12
37
PG29
50
公制螺紋


型號
適配軟管
尺寸
牙規格
包裝
I.D.
A
B
C
E
pcs/bag
ST009812-M10*1.5
1/4"
7
17.5
30.5
10
10
M10*1.5
50
ST009812-M12*1.5
5/16"
10.5
20.6
37
13
12
M12*1.5
50
ST009812-M16*1.5
3/8"
12.5
23
37
13
16
M16*1.5
50
ST009812-M20*1.5
1/2"
17
29.5
44
13
20
M20*1.5
50
ST009812-M25*1.5
3/4"
23.3
37
46
15
25
M25*1.5
50
ST009812-M32*1.5
1"
30
44
48
15
32
M32*1.5
50
ST009812-M40*1.5
1-1/4"
36.5
54
48
17
40
M40*1.5
25
ST009812-M50*1.5
2"
48
67
52
17
50
M50*1.5
20
ST009812-M20*1.5
18.5
15
27.7
45.2
13
20
M20*1.5
50
ST009812-M25*1.5
25
21
34
50
15
25
M25*1.5
50
ST009812-M32*1.5
32
27.5
41.4
52
15
32
M32*1.5
50

英制螺紋


型號
適配軟管
尺寸
牙規格
包裝
I.D.
A
B
C
E
pcs/bag
ST009812-PF3/8"
1/4"
7
17.5
30.5
10
16.3
PF3/8"
50
ST009812-PF3/8"
5/16"
10.5
20.6
37
13
16.3
PF3/8"
50
ST009812-PF1/2"
3/8"
12.5
23
39
13
20.9
PF1/2"
50
ST009812-PF1/2"
1/2"
17
29.5
43.5
13
20.9
PF1/2"
50
ST009812-PF3/4"
3/4"
23.3
37
49
15
26.4
PF3/4"
50
ST009812-PF1"
1"
30
44
52
16
33.2
PF1"
50
ST009812-PF1-1/4"
1-1/4"
36.5
54
54
18
41.9
PF1-1/4"
25
ST009812-PF2"
2"
48
67
59.5
22
59.6
PF2"
20
